BQ361 Modbus 3x Pulse Giriş 1x Röle
BQ361 Modbus IO (Giriş / Çıkış) cihazıdır. RS485 Modbus RTU üzerinden pulse veya dijital girişlerin durumlarını öğrenmenizi ve röle kontrol etmenizi sağlar.
Cihaz üzerinde 3 adet pulse / dijital giriş ve 1 adet röle çıkışı bulunur. Bu rölenin durumunu modbus rtu ile okuyabilir veya değiştirebilirsiniz. Girişlere pulse çıkışı veren sensörler bağlayarak pulse sayabilir, dijital giriş olarak kullanarak girişin durumunu okuyabilir ve girişin kaç kere tetiklendiğini sayabilirsiniz.
Cihaz 24V DC ile çalışır ve RS485 Modbus RTU Komutlarını destekler. Adres ayarları ve bağlantı hızı ayarlanabilir.
Cihaz Özellikleri
- Güç: 24V DC 100mA
- Röle Çıkışı: 1 Adet (5A @ 277VAC / 3A 30V DC)
- Pulse / Dijital Giriş: 3 Adet (5-24V DC + / NPN veya PNP tetiklenebilir.)
- İzolasyon: Optik (Girişler) Maks. 3750 Volt rms
- Maks. Frekans: 20 Kilohertz (kHz)
- Min. Pulse Süresi: 10 Mikrosaniye (µs)
- Aktif Giriş Voltajı: Min. 5V DC (VPHi > 5V)
- Pasif Giriş Voltajı: Maks. 1V DC (VPLo < 1V)
- Protokol: RS485 Modbus RTU
- Klemens Tipi: Vidalı Klemens (5.08mm)
- Kutu Tipi: Ray Tipi Plastik Kutu
- Boyut: 35 x 90 x 60mm
Döküman ve Yazılımlar

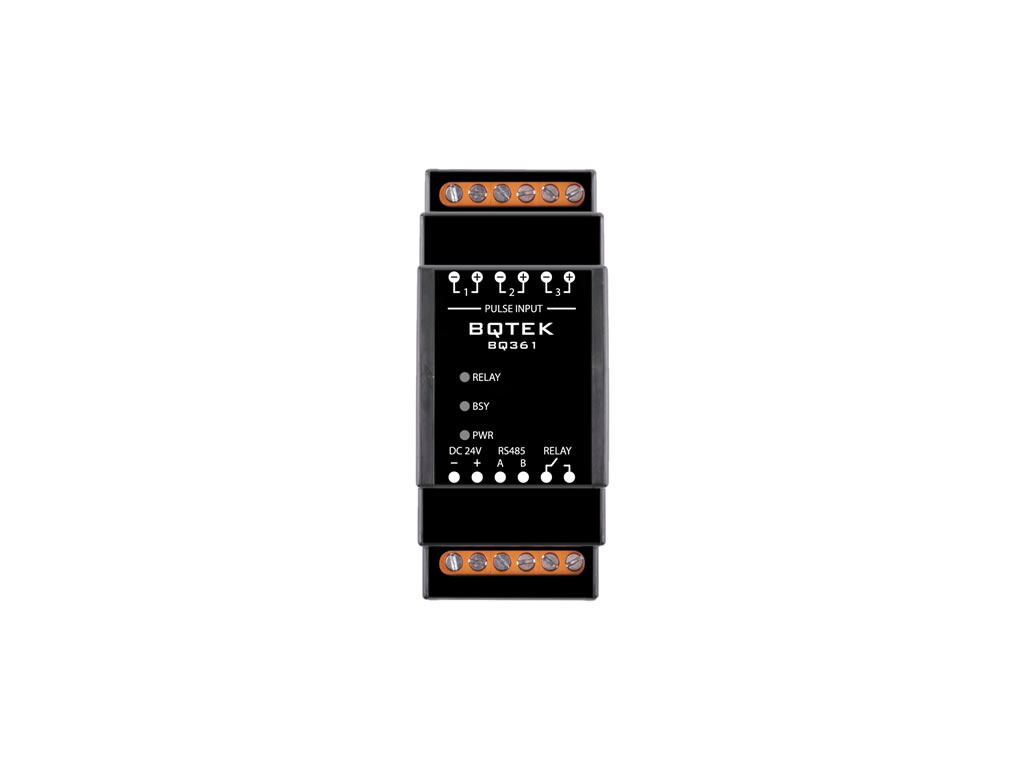

Cihaz Resimleri
